Penerapan Konsep Dasar Listrik dan Elektronika (Gerbang Logika)

-
GERBANG LOGIKA

Pengertian

gerbang logika adalah rangkaian dengan satu atau lebih darinsatu sinyal masukkan tetapi hanya akan menghasilkan satu sinyal keluaran, berupa tegangan tinggi/rendah.
Gerbang logika ini biasa dipakai pada komputer digital, dibuat dalam bentuk IC (Integasi Circuit) yang yag terdiri dari transistor, diode, dan komponen lainnya. Gerbang logika ini mempunyai beberapa masukkan yang masing-masing mempunyai salah satu dari dua keadaan logika, yaitu "0" yang berarti mati/fals dan "1" yang berarti hidup/true.

Jenis-jenis Gerbang Logika

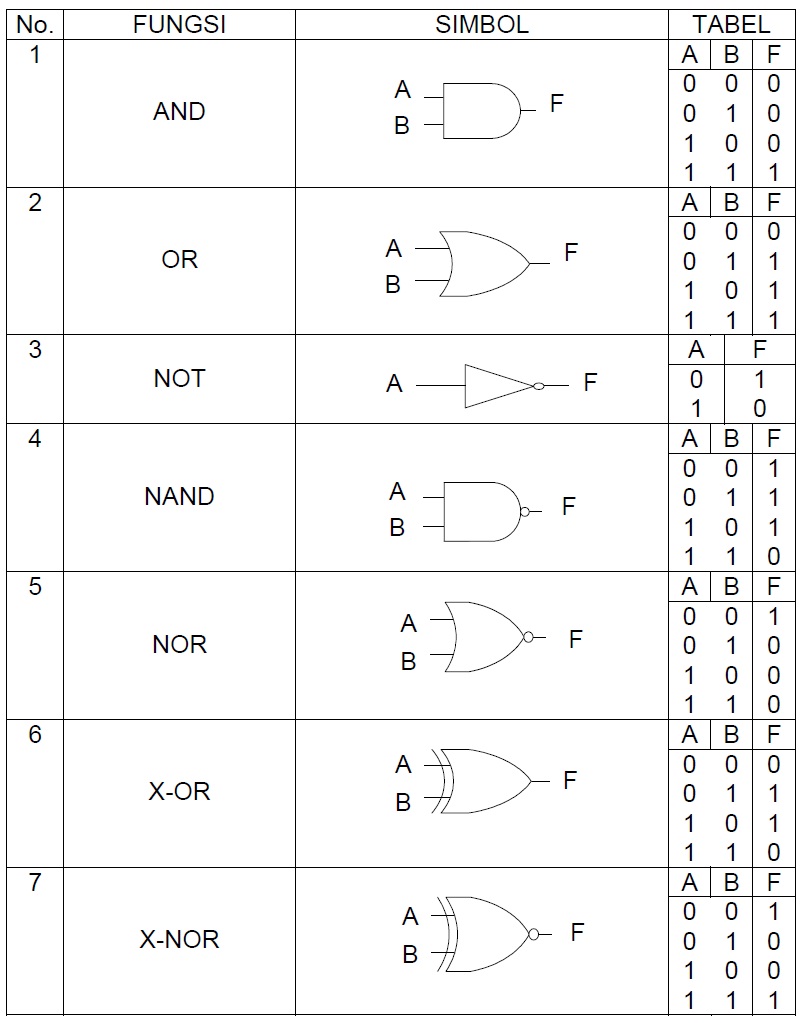

Gerbang logika mempunyai 3 jenis dasar, yaitu OR, AND, dan NOT yang nantinya dapat memunculkan jenis lainnya dari kombinasi tiga jenis dasar tersebut. berikut jenis-jenisnya:

1. Gerbang OR (atau)
    merupakan gerbang yang keluarannya berlogika "1" jka salah satu atau seluruh masukkannya              berlogika "1".

2. Gerbang AND (dan)
    merupakan gerbang logika yang keluarannya "1" jika seluruh masukkan berlogika "1"

3. Gerbang NOT (bukan)
    merupakan gerbang logika yang mempunyai 1 keliatan dan 1 masukkan
4. Gerbang NOR (NOT-OR)
    merupakan gerbang logika gabungan dari gerbang NOT dan gerbang OR.

5. Gerbang NAND (NOT-AND)
    merupakan gerbang logika bagungan dari gerbang NOT dan gerbang AND

6. Gerbang X-OR (Exclusive OR)
    merupakan gerbang logika yang keluatannya "1" jika kedua masukkannya mempunyai keadaan          yang berbeda.

7. Gerbang X-NOR (Exclusive NOT)
    merupakajn gerbang logika yang keluarannya "1"  jika kedua masukkannya mempunyai keadaan        yang sama.
